Промышленные секционные ворота ISD01

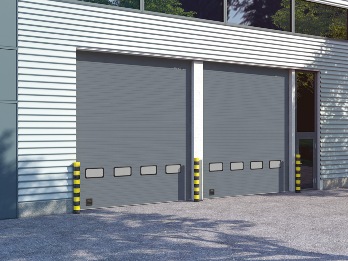

Промышленные секционные ворота серии ISD01
Промышленные секционные ворота устанавливаются в проемы производственных зданий,складских помещений,цехов,терминалов и прочих промышленных объектов,где они должны отвечать гораздо более жестким требованиям,в отличие от гаражных ворот.Так как промышленные ворота эксплуатируются с высокой интенсивностью,для обеспечения долгосрочной работы без сбоев,они обладают повышенной износостойкостью за счет применения специальных технологий.Используемая в воротах система уплотнителей обеспечивает высокую термоизоляцию-сохранение требуемого температурного режима является важной задачей практически для любого промышленного объекта.Для уравновешивания полотна ворот используется торсионный механизм с системой"Quick Fix",которая позволяет максимально ускорить время монтажа.

Дизайн внешней стороны панелей

Панель Доска					Горизонтальная полоса
Широкая центральная полоса			Панель волна		Горизонтальная полоса (внутренняя сторона панели)

Структура панелей

Внешняя сторона под дерево			Внутреняя сторона Stucco

Цвет внешней стороны ворот

RAL9003 (белый)			RAL 9006 серебристый		RAL 7004 серый		RAL 1014 бежевый
RAL 6005 зеленый			RAL 5005 синий		RAL 7016 антрацит		RAL 3000 красный
RAL8014 (коричневый)			RAL8017 (красно-коричневый)		Золотой дуб (наценка + 10%)		Венге (наценка + 10%)

Таблица размеров

Параметр	Показатель
Высота проема,мм	2000-8000
Ширина проема,мм	2000-8000
Притолока,мм	от 150
Пристенки,мм	от 120

Конструкция

1. Вертикальная направляющая2. Угловая стойка
3. Вал цилиндрический
4. Устройство защиты от обрыва пружины
5. Барабан
6. Кронштейн П-образный
7. Балансирующий пружинный механизм (торсионная пружина)
8. Муфта соединительная
9. Внутренний опорный кронштейн
10. Верхняя опора с держателем ролика
11. Боковая опора с держателем ролика
12. Усиливающий дельта-профиль
13. Устройство защиты от разрыва троса
14. Сэндвич-панель
15. Внутренняя петля
16. Нижний профиль и уплотнитель
17. Уплотнитель боковой
18. Верхний профиль
19. Верхний уплотнитель
20. Боковая крышка для панелей с отверстиями для крепления
21. Ручка-ступенька
22. Пружинный амортизатор
23. Кронштейн крепления к потолку

Базовая комплектация

	Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
	Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.
	Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции ворот. Обеспечивает открывание и закрывание полотна ворот без усилий.
	Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.
	Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот.
	Эргономичная ручка позволяет легко и удобно открывать и закрывать ворота.

Дополнительная комплектация

	Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.
	Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
	Специальная конструкция окон (размером 635 х 330 мм или 607 х 202 мм) обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окна изготавливаются с окантовкой черного цвета.
	Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм.
	Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную.
	Возможность автоматизации ворот приводом и системами безопасности
	Устройство безопасности троса предохраняет полотно ворот от падения в случае разрыва троса, а так же препятствует несанкционированному подъему полотна.


Технические характеристики

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	1,13 (А)	значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию)
Усилие ручного открывания и закрывания, Н, не более	260
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Вес полотна ворот, кг/м²	13,5	точное значение зависит от типоразмера панелей, используемых в конструкции ворот
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
